球面透鏡系列
K9正彎月球面透鏡
材 料:H-K9L
設計波長:632.8nm
焦距公差:±1%
外形公差:+0.0/-0.1mm
厚度公差:±0.1mm
面 型:λ/[email protected]
光 潔 度:40-20
偏 心:<3'
有效孔徑:>90%
倒 邊:<0.2×45°
鍍 膜:多層增透膜
A:350-650nm
B:650-1050nm
C:1050-1580nm
A:350-650nm
B:650-1050nm
C:1050-1580nm
 |
點擊下載產品目錄 |

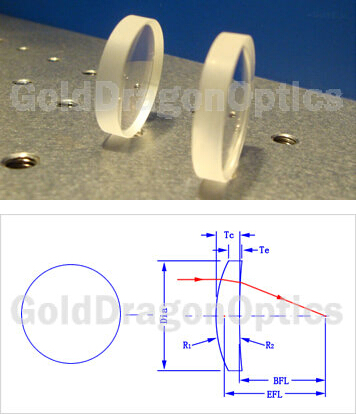

K9正彎月球面透鏡 (尺寸及鍍膜可按用戶需求定制)單位
| 編號(NO.) | 焦距(EFL) | 直徑(Dia) | 半徑(R) | 中心厚(Tc) | 邊厚(Te) | 后焦距(BFL) |
| 11E1234R | 100.00 | 25.40 | （R1）32.14（R2）82.20 | 3.60 | 2.00 | 96.19 |
| 11E1156R | 125.00 | 25.40 | （R1）40.60（R2）106.86 | 3.30 | 2.00 | 121.55 |
| 11E1104R | 150.00 | 25.40 | （R1）49.10（R2）131.81 | 3.10 | 2.00 | 146.78 |
| 11E1202R | 200.00 | 25.40 | （R1）66.20（R2）182.57 | 2.80 | 2.00 | 197.12 |
| 11E1157R | 250.00 | 25.40 | （R1）83.40（R2）234.19 | 2.60 | 2.00 | 247.35 |
| 11E1929R | 300.00 | 25.40 | （R1）100.90（R2）288.30 | 2.50 | 2.00 | 297.47 |
| 11E1872R | 400.00 | 25.40 | （R1）136.50（R2）402.03 | 2.40 | 2.00 | 397.61 |
| 11E1261R | 500.00 | 25.40 | （R1）172.90（R2）523.70 | 2.30 | 2.00 | 497.74 |
| 11E1458R | 1000.00 | 25.40 | （R1）371.60（R2）1331.26 | 2.20 | 2.00 | 997.99 |
| 11E1076R | 100.00 | 50.80 | （R1）30.34（R2）65.80 | 9.70 | 1.10 | 89.13 |
| 11E1527R | 125.00 | 50.80 | （R1）39.20（R2）93.08 | 8.20 | 2.40 | 116.11 |
| 11E1418R | 150.00 | 50.80 | （R1）47.90（R2）119.51 | 7.30 | 2.70 | 142.23 |
| 11E1015R | 200.00 | 50.80 | （R1）65.20（R2）171.87 | 6.20 | 2.90 | 193.53 |
| 11E1613R | 250.00 | 50.80 | （R1）82.54（R2）224.69 | 5.50 | 3.00 | 244.34 |
| 編號(NO.) | 焦距(EFL) | 直徑(Dia) | 半徑(R) | 中心厚(Tc) | 邊厚(Te) | 后焦距(BFL) |
| 11E1985R | 300.00 | 50.80 | （R1）100.10（R2）279.28 | 5.10 | 3.00 | 294.80 |
| 11E1359R | 400.00 | 50.80 | （R1）135.80（R2）393.38 | 5.00 | 3.40 | 394.99 |
| 11E1153R | 500.00 | 50.80 | （R1）172.30（R2）515.42 | 5.00 | 3.70 | 495.07 |
| 11E1834R | 1000.00 | 50.80 | （R1）371.50（R2）1326.56 | 5.00 | 4.40 | 995.42 |
