產(chǎn)品系列
球面透鏡系列

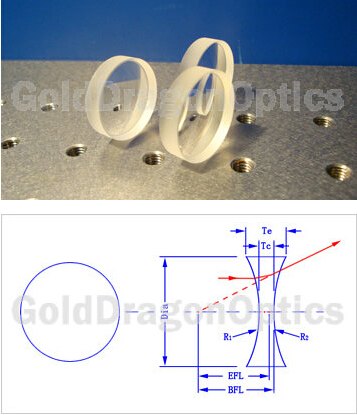

K9雙凹球面透鏡
材 料:H-K9L
設計波長:632.8nm
焦距公差:±1%
外形公差:+0.0/-0.1mm
厚度公差:±0.1mm
面 型:λ/[email protected]
光 潔 度:40-20
偏 心:<3'
有效孔徑:>90%
倒 邊:<0.2×45°
鍍 膜:多層增透膜
A:350-650nm
B:650-1050nm
C:1050-1580nm
A:350-650nm
B:650-1050nm
C:1050-1580nm
 |
點擊下載產(chǎn)品目錄 |
K9雙凹球面透鏡 (尺寸及鍍膜可按用戶需求定制)單位(mm)
| 編號(NO.) | 焦距(EFL) | 直徑(Dia) | R1=R2 | 中心厚(Tc) | 邊厚(Te) | 后焦距(BFL) |
| 11D1569R | -25.00 | 12.70 | -26.17 | 2.50 | 4.10 | -25.81 |
| 11D1903R | -30.00 | 12.70 | -31.41 | 3.00 | 4.30 | -30.97 |
| 11D1357R | -50.00 | 12.70 | -52.10 | 3.50 | 4.30 | -51.15 |
| 11D1464R | -50.00 | 25.40 | -52.01 | 3.00 | 6.10 | -50.98 |
| 11D1170R | -75.00 | 25.40 | -77.86 | 3.50 | 5.60 | -76.15 |
| 11D1613R | -100.00 | 25.40 | -103.69 | 4.00 | 5.60 | -101.31 |
