柱面透鏡系列

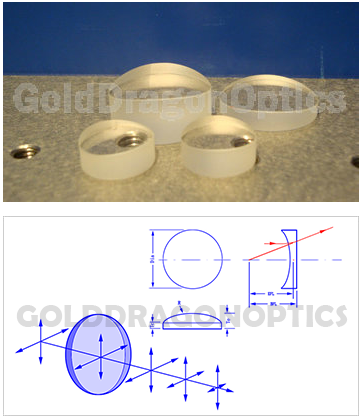

K9平凹圓柱面透鏡
材 料:H-K9L
設計波長:587.6nm
焦距公差:±1%
外形公差:+0.0/-0.1mm
厚度公差:±0.2mm
面 型:λ/[email protected]
光 潔 度:60-40
偏 心:<3'
有效孔徑:>90%
倒 邊:<0.2×45°
鍍 膜:多層增透膜
A:350-650nm
B:650-1050nm
C:1050-1580nm
A:350-650nm
B:650-1050nm
C:1050-1580nm
 |
點擊下載產品目錄 |
K9平凹圓柱面透鏡 (尺寸及鍍膜可按用戶需求定制)單位
| 編號(NO.) | 焦距(EFL) | 直徑(Dia) | 半徑(R) | 中心厚(Tc) | 邊厚(Te) | 后焦距(BFL) |
| 21K1336RM | -50.00 | 25.40 | -25.84 | 2.00 | 5.34 | -51.32 |
| 21K1431RM | -75.00 | 25.40 | -38.76 | 2.00 | 4.14 | -76.32 |
| 21K1743RM | -100.00 | 25.40 | -51.68 | 3.00 | 4.58 | -101.98 |
| 21K1419RM | -150.00 | 25.40 | -77.52 | 3.00 | 4.05 | -151.98 |
| 21K1069RM | -200.00 | 25.40 | -103.36 | 3.00 | 3.78 | -201.98 |
| 21K1030RM | -250.00 | 25.40 | -129.20 | 3.00 | 3.63 | -251.98 |
| 21K1487RM | -400.00 | 25.40 | -206.72 | 3.00 | 3.39 | -401.98 |
| 21K1002RM | -1000.00 | 25.40 | -516.80 | 3.00 | 3.16 | -1001.98 |
