產品系列
球面透鏡系列

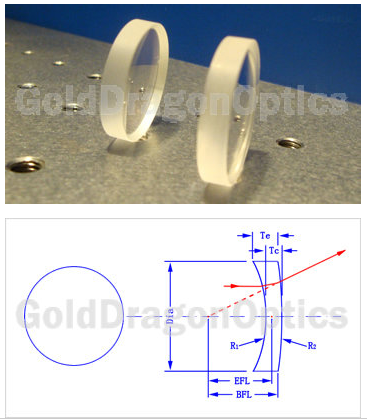

紫外熔石英(JGS1)負彎月球面透鏡
材 料:JGS1（紫外熔石英）
設計波長:587.6nm
焦距公差:±1%
外形公差:+0.0/-0.1mm
厚度公差:±0.1mm
面 型:λ/[email protected]
光 潔 度:40-20
偏 心:<3'
有效孔徑:>90%
倒 邊:<0.2×45°
鍍 膜:UV AR:290-370nm
 |
點擊下載產品目錄 |
紫外熔石英(JGS1)負彎月球面透鏡 (尺寸及鍍膜可按用戶需求定制)單位
| 編號(NO.) | 焦距(EFL) | 直徑(Dia) | 半徑(R) | 中心厚(Tc) | 邊厚(Te) | 后焦距(BFL) |
| 12F4938R | -100.00 | 25.40 | (R1)34.89(R2)150.00 | 3.00 | 4.90 | -102.70 |
| 12F4370R | -150.00 | 25.40 | (R1)46.86(R2)150.00 | 3.00 | 4.20 | -153.02 |
| 12F4624R | -200.00 | 25.40 | (R1)56.49(R2)150.00 | 3.50 | 4.40 | -203.89 |
| 12F4348R | -300.00 | 25.40 | (R1)71.23(R2)150.00 | 3.50 | 4.10 | -304.63 |
| 12F4706R | -500.00 | 25.40 | (R1)106.23(R2)200.00 | 3.50 | 3.90 | -505.18 |
| 12F4986R | -1000.00 | 25.40 | (R1)180.58(R2)300.00 | 4.00 | 4.20 | -1006.96 |
| 12F4315R | -100.00 | 50.80 | (R1)37.01(R2)200.00 | 5.00 | 13.40 | -104.25 |
| 12F4101R | -150.00 | 50.80 | (R1)50.77(R2)200.00 | 5.00 | 10.20 | -154.64 |
| 12F4328R | -200.00 | 50.80 | (R1)62.38(R2)200.00 | 5.00 | 8.80 | -205.04 |
| 12F4929R | -300.00 | 50.80 | (R1)88.17(R2)250.00 | 5.00 | 7.40 | -305.35 |
| 12F4329R | -500.00 | 50.80 | (R1)129.27(R2)300.00 | 5.00 | 6.40 | -506.08 |
| 12F4246R | -1000.00 | 50.80 | (R1)180.39(R2) 300.00 | 5.00 | 5.70 | -1008.71 |
