產品系列
球面透鏡系列
Ge平凸球面透鏡
材 料:Ge(鍺)
設計波長:10.6μm
焦距公差:±1%
外形公差:+0.0/-0.1mm
厚度公差:±0.2mm
面 型:λ/[email protected]
光 潔 度:60-40
偏 心:<3'
有效孔徑:>80%
倒 邊:<0.2×45°
鍍 膜:IR AR Coating 8-12μm
 |
點擊下載產品目錄 |

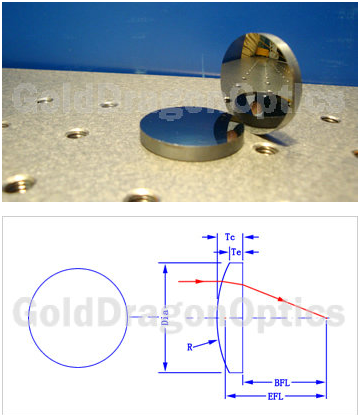

Ge平凸球面透鏡 (尺寸及鍍膜可按用戶需求定制)單位(mm)
| 編號(NO.) | 焦距(EFL) | 直徑(Dia) | 半徑(R) | 中心厚(Tc) | 邊厚(Te) | 后焦距(BFL) |
| 15A9410R | 15.00 | 12.70 | 45.04 | 2.50 | 2.00 | 14.38 |
| 15A9015R | 20.00 | 12.70 | 60.06 | 2.30 | 2.00 | 19.43 |
| 15A9280R | 40.00 | 12.70 | 120.11 | 2.20 | 2.00 | 39.45 |
| 15A9509R | 25.40 | 25.40 | 76.27 | 3.10 | 2.00 | 24.63 |
| 15A9659R | 50.00 | 25.40 | 150.14 | 4.00 | 3.50 | 49.00 |
| 15A9977R | 75.00 | 25.40 | 225.21 | 4.00 | 3.60 | 74.00 |
| 15A9928R | 100.00 | 25.40 | 300.28 | 4.00 | 3.70 | 99.00 |
| 15A9701R | 150.00 | 25.40 | 450.42 | 4.00 | 3.80 | 149.00 |
| 15A9792R | 200.00 | 25.40 | 600.56 | 4.00 | 3.90 | 199.00 |
| 15A9953R | 500.00 | 25.40 | 1501.39 | 2.10 | 2.00 | 499.48 |
| 15A9702R | 750.00 | 25.40 | 2252.09 | 2.00 | 2.00 | 749.50 |
| 15A9942R | 1000.00 | 25.40 | 3002.79 | 2.00 | 2.00 | 999.50 |
