柱面透鏡系列

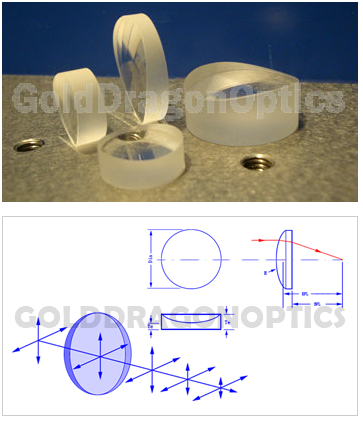

紫外熔石英（JGS1）平凸圓柱面透鏡
材 料:JGS1(紫外熔石英)
設計波長:587.6nm
焦距公差:±1%
外形公差:+0.0/-0.1mm
厚度公差:±0.2mm
面 型:λ/[email protected]
光 潔 度:60-40
偏 心:<3'
有效孔徑:>90%
倒 邊:<0.2×45°
鍍 膜:UV AR 290-370nm
 |
點擊下載產品目錄 |
紫外熔石英（JGS1）平凸圓柱面透鏡 (尺寸及鍍膜可按用戶需求定制)單位
| 編號(NO.) | 焦距(EFL) | 直徑(Dia) | 半徑(R) | 中心厚(Tc) | 邊厚(Te) | 后焦距(BFL) |
| 22J4305RM | 30.00 | 25.40 | 13.75 | 10.5 | 2.00 | 22.80 |
| 22J4878RM | 75.00 | 25.40 | 34.39 | 4.4 | 2.00 | 71.98 |
| 22J4395RM | 100.00 | 25.40 | 45.85 | 4.8 | 3.00 | 96.71 |
| 22J4147RM | 500.00 | 25.40 | 229.25 | 3.4 | 3.00 | 497.67 |
